大型凸轮传输阀 | 驱动原理和应用全解析

大型凸轮式传输矩形阀是面向光伏、新能源薄膜制造行业量身打造的大口径真空传输专用阀门，核心依靠凸轮机械传动结构完成阀板精准启闭，运行动作平缓柔和、冲击量极低，长期连续运行稳定性突出，是光伏自动化产线中连接多组真空腔室的核心部件，主要用于硅片、光伏基板在不同工艺腔体之间的自动化真空转运，广泛配套硅片镀膜、激光刻蚀等主流真空制程设备。

一、产品核心性能优势

· 适配大型真空镀膜系统，支持大尺寸光伏工件连续真空传输；

· 凸轮机械传动结构，启闭震动小、运动顺滑，减少腔体内粉尘产生；

· 长循环使用寿命，百万次往复启闭后性能无明显衰减，适配 24 小时量产产线；

· 标配水冷散热结构，可耐受高温工艺环境，拓展阀门适用工况范围；

· 支持选配止回阀组件，断电、断气状态下自动锁止密封，实现产线安全防护。

二、核心凸轮驱动结构设计亮点

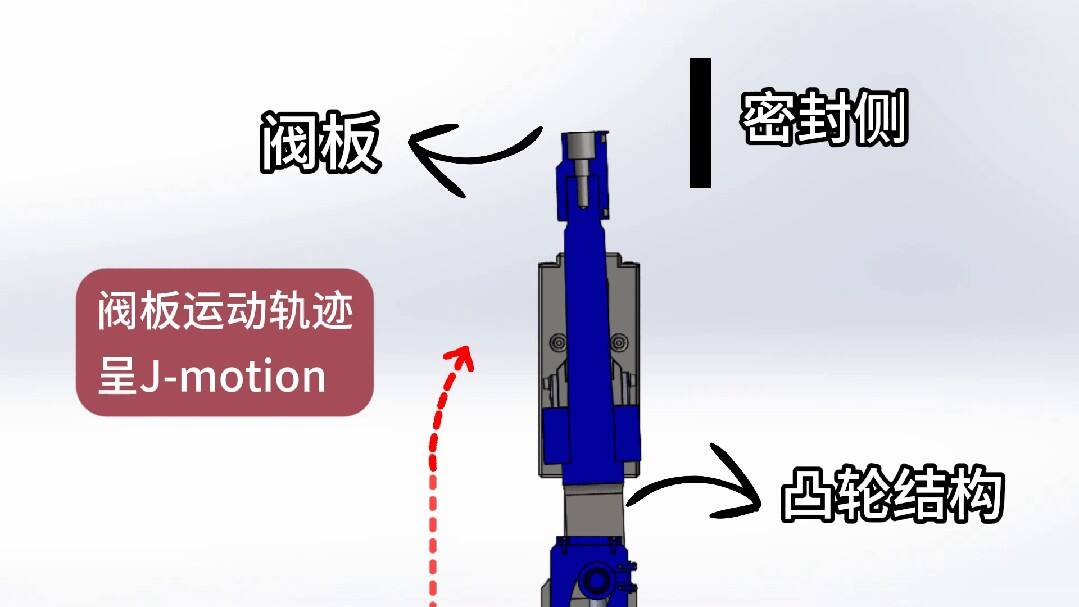

这款传输阀采用行业创新单凸轮搭配双弹簧一体化结构，同步优化内部气路布局，能够大幅削弱阀门启闭过程中 X、Y 双向轴系振动，既提升整机结构刚性与运行稳定性，又有效延长密封件、传动件使用寿命，拉长设备整体维护周期，降低产线突发故障停机风险，大幅减少工厂运维成本。

三、水冷温控适配高温光伏工况

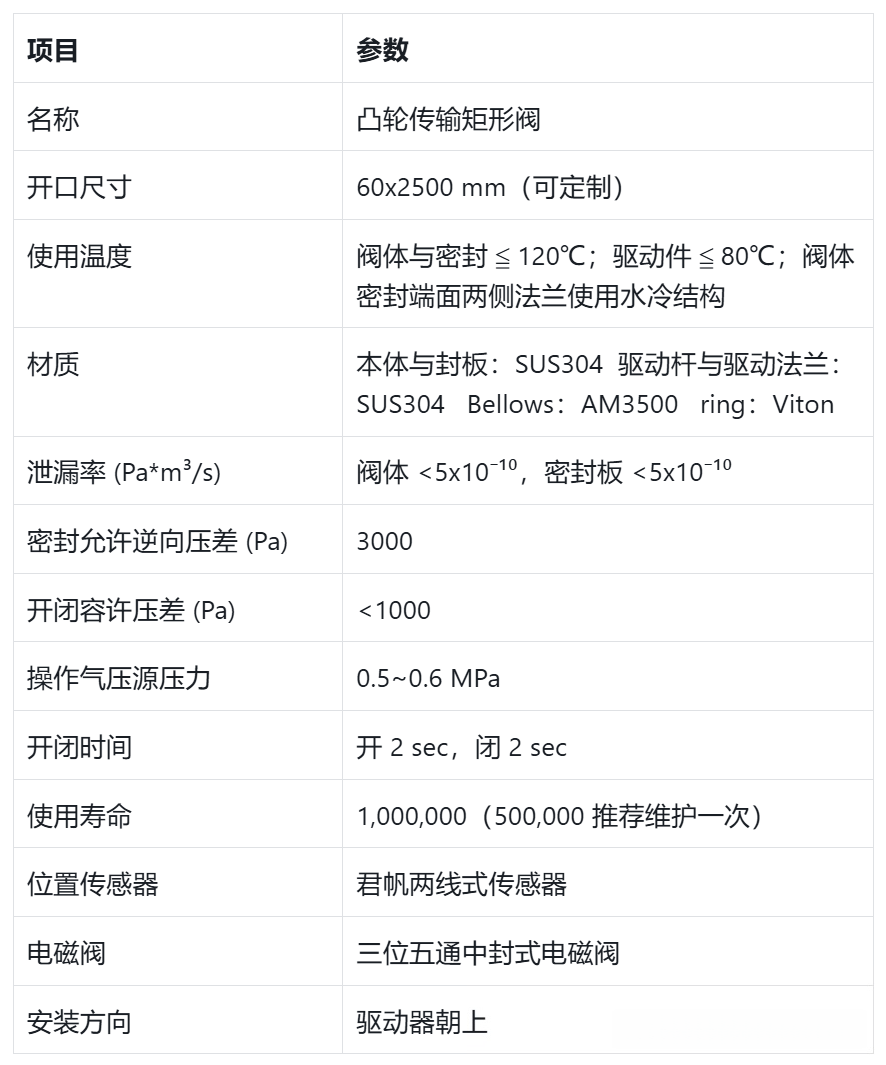

光伏硅片镀膜、激光刻蚀工序会持续产生大量热量，普通真空阀门易出现高温变形、密封失效问题。日扬凸轮传输阀集成一体式水冷降温回路，温控分区明确：阀体与密封件最高耐受温度≤120℃，驱动执行部件耐温上限≤80℃，水冷系统可快速带走阀体热量，避免高温影响密封性能，适配各类高温连续生产工况。

四、产品落地与行业价值

日扬科技自研大型凸轮传输阀已批量配套国内多条光伏自动化真空产线，凭借低振动、耐高温、断电安全保护等特性，实现进口大型真空传输阀国产化替代，可根据客户产线腔体尺寸做非标定制，适配不同规格硅片、薄膜基板传输需求，是新能源光伏真空设备厂商优选配套阀门。
