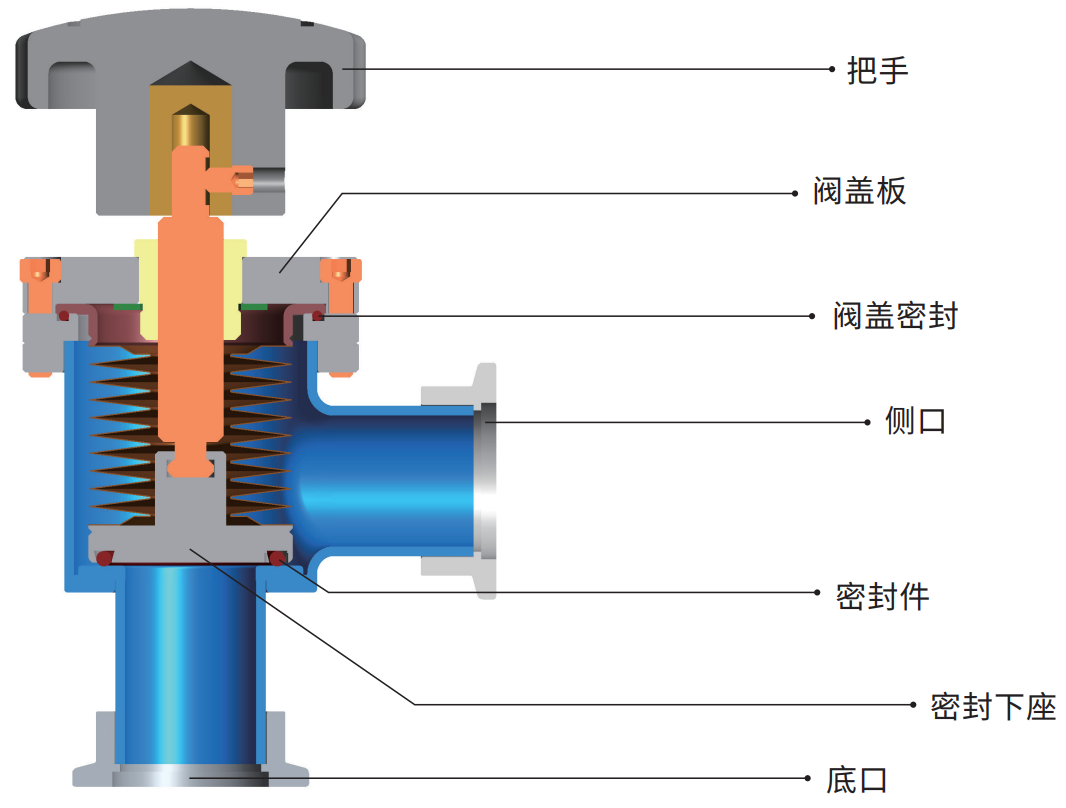

真空角阀是整套真空系统里管控气体通断、隔离管路介质的核心零部件，独特直角结构能够优化管路排布、节省设备安装空间，广泛适配薄膜沉积、光学镀膜、干法刻蚀、离子注入、电子束焊接、真空模拟、真空包装等各类工艺设备。 各类制程对阀门运行环境要求差异极大，部分场景需要长期在高真空、强腐蚀、高低温环境下保持稳定密封，一旦选型失误，极易出现泄漏、停机、产品报废等问题。因此真空角阀选型必须结合现场工况、介质属性、环境条件综合考量，平衡产品性能、使用寿命与采购运维成本。
整套标准化选型流程分为三大核心环节，依次递进筛选匹配产品：
1. 明确工况需求与各项核心参数；
2. 选定阀门外观结构、尺寸规格与法兰接口类型；
3. 综合核算采购成本与长期后期维护成本。
这是选型基础，所有参数直接决定阀门材质、密封结构、驱动方案，不可省略。
1. 真空度、洁净度、漏率要求 不同工艺对真空区间、洁净等级、密封漏率标准差距明显，举例区分：
· 半导体 EUV 光刻设备：超高真空 UHV 环境，ISO3 级高洁净度，漏率＜10⁻¹⁰ Pa・m³/s；
· 普通真空包装设备：仅粗真空环境，ISO8 级洁净度，漏率＜10⁻⁴ Pa・m³/s。 真空适用压力跨度覆盖 10⁵Pa 至＜10⁻¹⁰Pa，洁净等级从 ISO9 至 ISO1 逐级提升严苛程度，半导体、精密科研设备普遍要求 ISO6 及以上洁净标准，可选择无尘车间装配生产的阀门。 密封方案分为常规 O 型橡胶密封圈、全金属无氧铜垫片两类，漏率指标越高，阀门加工精度与金属硬密封工艺要求越高。
1. 三大压差参数确认 选型必须明确阀门承受的三类压差，严禁将普通标准角阀替代破气阀使用。波纹管结构、密封形式不同，耐受压差上限差异巨大，超压会引发材料形变、密封失效：
· 开启方向压差：阀门启动瞬间需要克服的介质压力，压差过高会降低系统抽气效率；
· 关闭方向压差：阀门闭合后密封面承受的反向顶推压力；
· 开启前最大允许压差：阀门静置未开启时可承受的极限压力，实际工况压差需远低于该数值，规避波纹管失稳、阀杆卡死故障。
1. 制程介质属性 提前确认管路内工艺气体是否具备腐蚀性、毒性、易燃易爆特性，是否存在固体副产物析出。介质类型直接决定阀体材质、表面涂层、抛光工艺，腐蚀工况可选用特氟龙涂层、电解抛光不锈钢阀体。
2. 工作温度区间 阀门阀体、密封件、执行器、配套电气配件耐温上限各不相同，需统一核对。全金属硬密封角阀耐高温性能显著优于橡胶密封普通角阀，超高温工况可额外选配烘烤、水冷结构。
3. 驱动方式与循环寿命 主流驱动分为手动、气动、电动三类，真空角阀以手动、气动为主；选型依据产线操作频次、自动化需求、温控环境、远程控制要求选择。 阀门循环启闭寿命直接影响产线稼动率，低寿命型号会大幅缩短维保周期，量产产线优先选用高循环寿命款式。
手动驱动 气动驱动 电动驱动
4. 其他特殊定制需求 可按需选配：快速启闭结构、一体成型阀体、抗沉积防腐涂层、阀位限位开关、配套电磁阀、低振动运行结构等。
1. 阀体材料与表面处理
· 304/316L 不锈钢：通用性非常强，耐腐蚀，适配绝大多数真空工况；
· 铝合金：成本更低，轻量化，不耐强腐蚀介质；
· 钛合金：适配强腐蚀、特殊辐射环境，采购成本偏高。 表面处理可选电解抛光、硬质阳极氧化、功能性防腐涂层，匹配不同洁净、防腐需求。
Y形阀+不锈钢抛光 铝合金+阳极氧化 不锈钢+铝合金
1. 外形结构、尺寸规格 阀体型式包含直角阀、Y 型阀、Z 型阀，根据设备管路布局挑选；非标异形结构需额外承担定制加工费用。
2. 三大主流法兰接口
· KF 法兰：快速拆装、低成本，橡胶密封，适配普通粗 / 高真空系统；
· CF 法兰：超高真空专用，金属刀口硬密封，密封性好，多用于半导体、大科学实验室；
· ISO 法兰：覆盖中大口径，平衡性能与采购成本，多用于真空炉大型管路。
ISO法兰 CF法兰 KF法兰
1. 前期采购成本 根据预算匹配配置：工况宽松场景可选铝合金、手动驱动、KF 法兰经济型款式；半导体、超高真空严苛工况，需选用不锈钢、气动驱动、CF 法兰、无尘装配、防腐涂层高型号。
2. 后期维护成本 重点考量阀体拆装便捷度、密封件更换难度；半导体精密产线可加装状态监测传感器，提前预判故障停机。虽然贵的阀门前期投入更高，但可大幅减少颗粒污染、批量工件报废、突发停机带来的巨额损耗，长期综合成本更低。
错误选型会造成阀门持续泄漏、提前损坏，轻则设备停机停产、工件污染报废，重则引发有毒气体泄漏、燃爆安全事故，威胁生产设备与操作人员人身安全。 如有精准选型、工况匹配需求，欢迎您随时咨询。
