L-motion 矩形阀 | 真空传输如何兼顾高洁净度和可靠密封

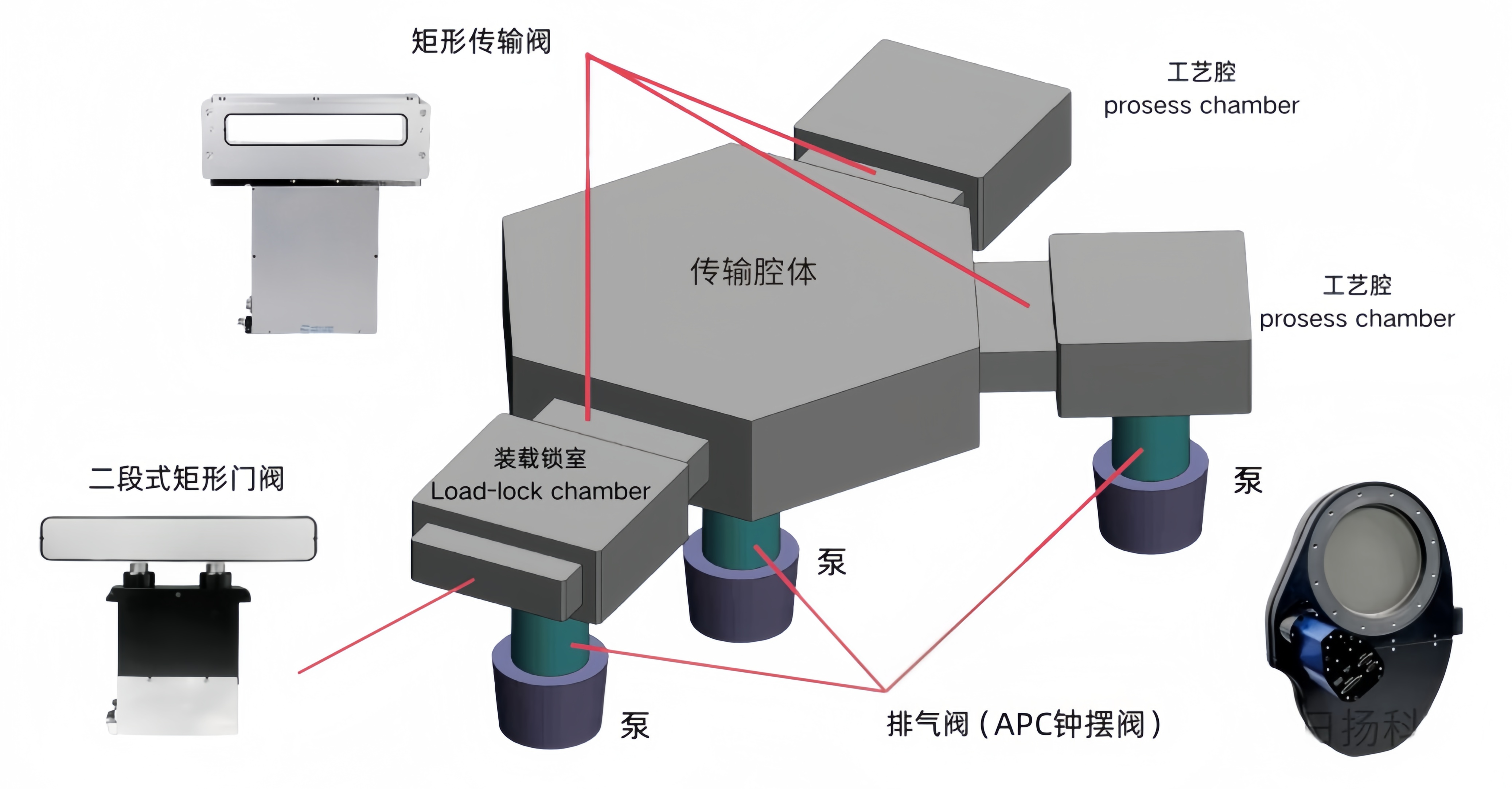

在 3nm、7nm、90nm 等全制程半导体晶圆产线，以及光伏薄膜自动化设备中，真空传输阀是隔离负载锁腔、传输腔与工艺腔体的核心关键部件。传统矩形闸阀启闭时密封圈会产生滑动摩擦，持续析出微米级颗粒，极易污染晶圆表面，造成批量良率损失；同时长期摩擦会加速 O-ring 老化，频繁出现高真空泄漏问题。日扬 L-MOTION 矩形传输阀采用 L 型两段式运动结构，从机械原理层面消除摩擦产尘缺陷，同步实现超高洁净度、百万次长寿命、稳定真空密封三大核心需求，是先进制程真空传输系统优选国产化隔断阀门。

一、L-motion 阀核心运动原理

L-MOTION 矩形阀全称直角轨迹矩形传输阀，阀板完整动作分为两步 L 型行程：第一步垂直升降至闭合基准位置，第二步水平向前压紧阀座完成密封。全程 O-ring 密封圈仅承受垂直方向挤压力，不存在横向滑动摩擦，消除密封面摩擦产生的微粒污染；内部驱动机构依靠全金属波纹管与真空腔体隔离，传动粉尘无法进入工艺侧，实现近乎零颗粒释放、低振动运行效果。 行业主流标准规格为 50×336mm，被称为晶圆传输黄金通径尺寸，完好适配 8/12 寸硅片自动化转运，平衡设备空间占用、洁净管控与密封稳定性，覆盖从成熟制程到先进纳米芯片全套生产体系。

                                                          “50x336"L-motion矩形传输阀

二、产品五大核心性能优势

1. 零颗粒、低振动运行：无滑动摩擦结构设计，Class6 无尘车间整机装配，启闭过程几乎无粉尘脱落，杜绝晶圆颗粒缺陷；整机运行振动幅度极低，不会干扰腔内薄膜沉积、光刻工艺稳定性。

2. L 型正交密封结构，漏率稳定：垂直压紧密封方式，密封面受力均匀，长期高真空、腐蚀性工艺环境下仍维持极低泄漏指标，适配刻蚀、薄膜沉积等含腐蚀气体制程。

3. 超长循环使用寿命：标准工况额定启闭寿命可达 100 万次，大幅降低产线停机维保频次，适配 24 小时不间断自动化量产产线。

4. 密封件快速拆装设计：阀板整体可快速拆卸，O-ring 密封圈更换无需拆解阀体主体，缩短设备维护工时，降低停机损耗。

5. 宽工况适配能力：可稳定运行于高真空至超高真空区间，阀体材质、密封圈可更换氟橡胶、全氟橡胶材质，兼容各类酸碱、等离子腐蚀工艺气体。

三、L-motion 与 I-motion 矩形阀核心区分

市面矩形传输阀分为 I 直线运动、L 直角运动两大主流结构，选型差异直接影响产线洁净度标准：I-motion 阀为单一直线推拉密封，密封圈存在大面积横向滑动，长期使用颗粒释放量偏高，多用于低洁净要求粗真空设备；而 L-motion 分段压紧结构无滑动磨损，洁净等级满足先进半导体严苛标准，是 12 寸晶圆、OLED 面板产线标配阀型。客户可根据制程洁净等级、真空度、腐蚀介质需求选型，日扬可提供完整 2D/3D 图纸、样机测试服务。

四、行业应用价值

半导体先进制程对腔体颗粒管控标准严苛，0.1μm 微小颗粒都会造成芯片短路报废，传统传输阀已无法匹配纳米级制造需求。L-motion 矩形阀依托无摩擦抑尘设计，解决行业长期存在的阀门产尘痛点，同时替代进口洁净传输阀，大幅降低设备采购与运维成本，广泛配套晶圆刻蚀、ALD 沉积、光伏电池镀膜、光学真空传输设备。如需定制特殊通径、特殊密封材质、带位置传感的定制款阀门，可联系我们。
