产品简介
HTC日扬全金属小微型角阀（CR系列）就是角式截止阀，角阀与球形阀类似，其结构和特性是由球型阀修正而来。与球形阀的区别在于角阀的出口与进口成90度直角。角阀又叫三角阀、角形阀、折角水阀。这是因为管道在角阀处成90度的拐角形状，所以叫做角阀、角形阀、折角水阀。
| 品牌 | HTC日扬 | 应用领域 | 制药/生物制药,汽车及零部件,半导体 |
|---|

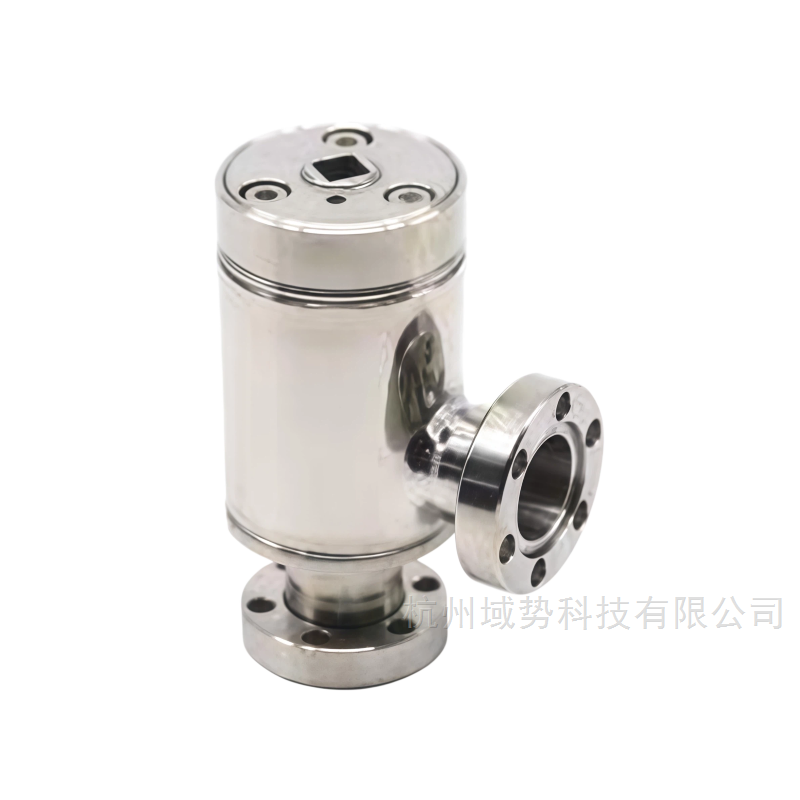

HTC日扬全金属小微型角阀（CR系列）
性能参数
l 工作温度范围：
耐温：400℃（开），300℃（关）
低温：-200℃
l 压力范围：1×10-10to 1000 mbar
l 全不锈钢结构
l 波纹管阀杆密封
l 泄漏率：5X10-10 mbar.l/sec
关闭扭矩：CR16第一次90-120kg-cm，最大200kg-cm
l 使用寿命（垫片密封）：1000
l 方向：任意位置
HTC日扬全金属小微型角阀（CR系列）
型号 | A | A2 | B | C | D | 外径 | 料号 |
AVBAK-CR16 | 38.1 | 40 | 85 | 94.5 | 38.1 | 19.05 | 30050993004A |
性能参数
l 使用寿命长。
l 不锈钢焊接波纹管密封。
l Viton，密封圈可间歇性烘烤至200℃。
l 结构紧凑。
l 通过电磁阀进行简单控制。
l 维护简单快捷。
l 手动或电气动操作或安全故障操作（气压损失时关闭）。
规格
l 阀体 SUS304（可根据要求提供其他材质）
l 提升阀 SUS304（可根据要求提供其他材质）
l 波纹管 焊接AM-350（选配）
l 电磁阀 选配
l 位置指示器 选配
l 密封 Viton O型圈
l 泄漏率 2x10-9mbar.1/s
l 压力范围 1x10-9mbar至1000mbar Viton密封圈
l 开启前的最大压力△ 1.2Bar
l 工作气压 4-6.5kg/cm2
l 维修前的循环次数 波纹管型：16至50-50,000；63至150-250,000；200至250-80,000
非波纹管型：16至50-200,000；63至250-10,000（取决于O型圈的状况）
（非波纹管型建议垂直安装）
l 耐温限制：
耐温 | 阀体 | O型圈阀盖密封 | 开≤100℃ |
关≤100℃ | |||
金属密封圈密封 | 开≤200℃ | ||
关≤150℃ | |||
手动和气动驱动器 | ≤80℃ | ||
可根据要求提供更大或特殊尺寸。
用途
l KF、ISO和ANSI端口型号专为真空压力接近10-9torr且烘烤温度不超过150℃的高真空应用而设计。标准的国际KF/ISO配置和ANSI配置用于需要易于安装和拆卸的法兰式密封的区域。
l CF端口型号专为真空压力接近10-10torr且烘烤温度不超过200℃的超真空应用而设计。在使用OFHC无氧铜垫片而非传统的Viton O型圈时，这些阀门具有更高的烘烤温度、更低的真空压力（释气最少），以及更低的真空漏率。它们还常用于需要更持久密封的应用。
